Медична ендоскопія Richard Wolf, Німеччина
Майбутнє – це логічність!
Ендоскопічна відеокамера ENDOCAM Logic HD Richard Wolf – інноваційна, довершена медична система ендоскопічної візуалізації з інтелектуальним світлодіодним освітленням, ефективними світловими кабелями, визначними моніторами та великим вибором головок камери. Відеокамера для ендоскопії ENDOCAM Logic HD також є важливою частиною Core Nova – інтеграційного рішення створення інтелектуальної операційної від Richard Wolf.
Переваги ендовідеокамери з першого погляду:
- Функція діалогу
Функція діалогу ENDOCAM Logic HD дозволяє автоматично керувати джерелом світла через камеру. Користувачам більше не потрібно встановлювати будь-які налаштування.
- Гармонізація

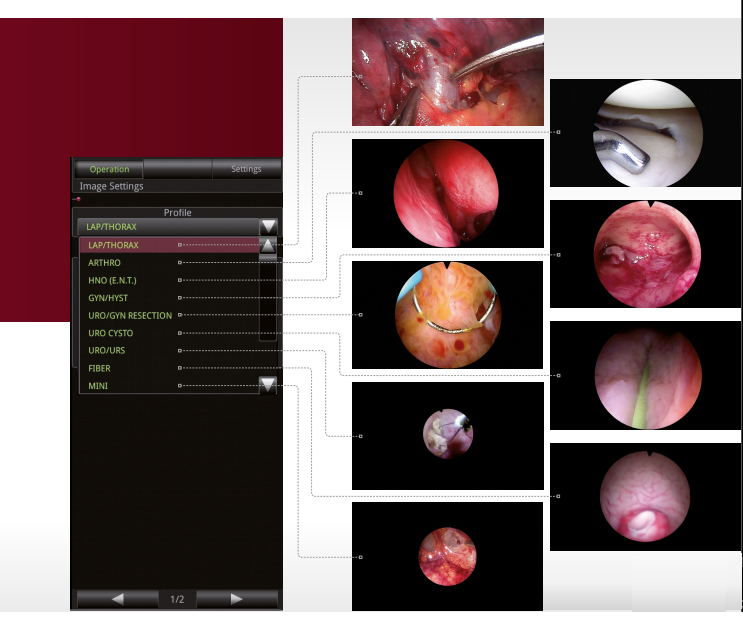

Медична відеокамера ENDOCAM Logic HD має велику кількість профілів застосування, які можна легко вибрати, та які були перевірені досвідом клінічної експлуатації. Це означає, що нова ендоскопічна система сумісна з будь-якою ситуацією в операційній. Навігація за допомогою меню дуже проста. Хірург і техніки також можуть самостійно конкретизувати велику кількість налаштувань і визначити індивідуальні профілі.
- Доступне ефективне рішення – Маятникова головка.
Маятникова головка медичної відеокамери «PENDUAL»: маятниковий корпус, відзначений багатьма нагородами, можна перетворити на пряму камеру простим поворотом (наприклад, для жорсткої уретерореноскопії УРС(URS).
- Інтегроване документування
Ендоскопічна камера ENDOCAM Logic HD може записувати відео у форматі Full HD на флешку. Наявність інтегрованих функцій: пам’ять нерухомих зображень, функції друку та можливість введення даних пацієнтів.
Медична відеокамера Richard Wolf ENDOCAM Logic HD Richard Wolf для безпрецедентної деталізації ендоскопічних зображень
Огляд компонентів Системи Ендоскопічної Візуалізації на базі медичної відеокамери ENDOCAM Logic HD Richard Wolf

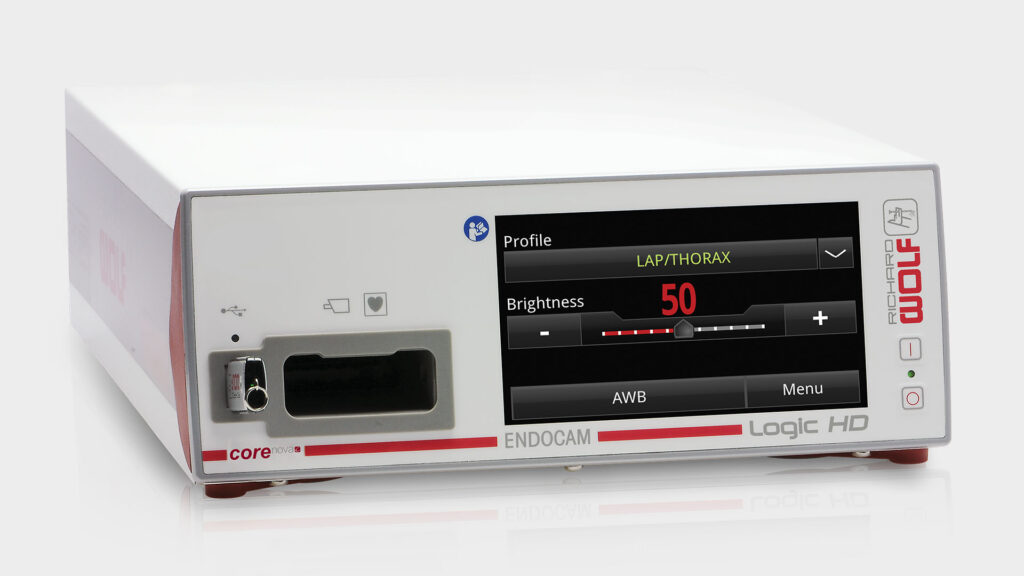

Контролер (блок управління) ендоскопічною відеокамерою ENDOCAM Logic HD

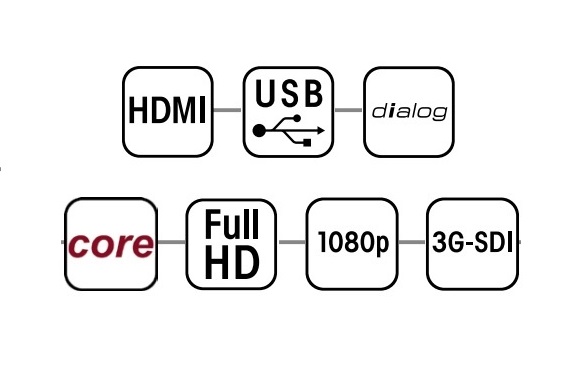

- Різні варіанти комплектації контролера відеокамери. Варіанти стосуються виключно конфігурації вихідних і вхідних сигналів.
- Цифрова обробка сигналів
- Надзвичайно широкий спектр застосування завдяки інтеграції різних прикладних частин і методів діагностики
- Оновлення можливо застосовувати в будь-який час через порт USB
- Наявність (за запитом) версій з можливістю зберігання зображень високої роздільної здатності HD-відео на USB-накопичувачі
- Інтеграція додаткових сигналів зображення через порт «картинка в картинці» (3G-SDI)
- Блок управління відеокамери ENDOCAM Logic HD спеціалізований для використання в інтегрованих операційних в якості центрального модуля Сore Nova
- Зручний для користувача. Клінічно розроблені пресети – налаштування попередньо запрограмовані для різних дисциплін. Це включає застосування з використанням стандартних і волоконних ендоскопів, а також сенсорних ендоскопів із технологією чіп-на-кінчику (chip-on-the-tip) . Особисті налаштування також можна легко зберегти.
- Максимальна гнучкість: роздільна здатність усіх вихідних сигналів може бути адаптована індивідуально до підключеної системи
- Дані пацієнта можна вводити за допомогою підключеної USB-клавіатури
- Можливий прямий друк
- Сучасне, зрозуміле екранне меню
- Функція діалогу:
- Контроль підключеного джерела світла ENDOLIGHT для оптимального освітлення з максимальним захистом ендоскопа
- Відображення на моніторі основних параметрів приладів (індикація тиску, встановлений витрата, відображення залишкового газу тощо)
Технічні характеристики
• Тип управління - сенсорний • Макс. роздільна здатність відеосигналу - 1920 х 1200 пікселів • Цифровий зум - 1,5x макс. • Профілі індивідуального налаштування - мінімум 5 профілів • Регулювання яскравості - Автоматичне керування затвором + автоматичне регулювання підсилення
Головки ендовідеокамери ENDOCAM LOGIC HD Richard Wolf
ENDOCAM Logic HD особлива. У порівнянні з попередніми системами, цифрова обробка здійснюється в головці камери. Це забезпечує гнучкість і оптимізує передачу сигналу до контролера.

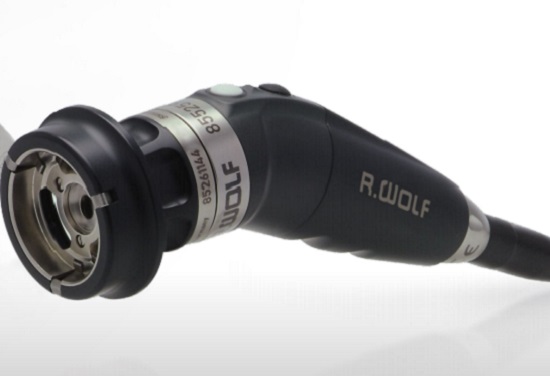

Одночіпова головка (1CCD HDTV) ендоскопічної відеокамери ENDOCAM Logic HD
• Формат зображення 16:10 • Автоклавується • Надзвичайно мала вага, 95 g без кабеля • Цифрова обробка зображень і передача сигналів • 2 програмовані кнопки головки камери з 4 доступними функціями • Універсальне підключення об’єктива C-Mount • Вихід кабелю під кутом 30° • Кабель головки камери може бути замінений техніками в лікарні • Стерилізується парою • Може бути оброблений машиною • Підходить для низькотемпературної процедури

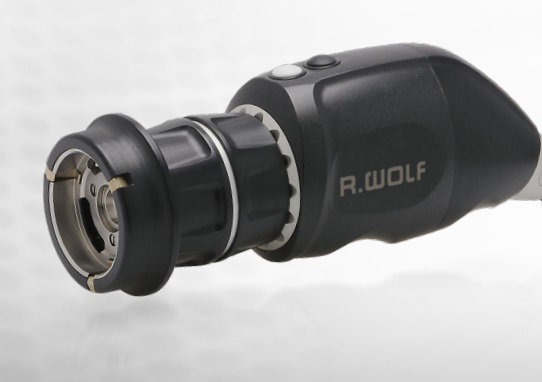

Тричіпова головка (3CCD HDTV) медичної відеокамери ENDOCAM Logic HD
• Формат зображення 16:9 • Максимальна точність та деталізація зображення • Цифрова обробка зображень і цифрова передача сигналу • 2 програмовані кнопки головки камери з 4 доступними функціями • Універсальне підключення об’єктива C-Mount • Вихід кабелю під кутом 30° • Кабель головки камери може бути замінений техніками в лікарні • Стерилізується парою • Можлива машинна обробка • Підходить для низькотемпературної процедури

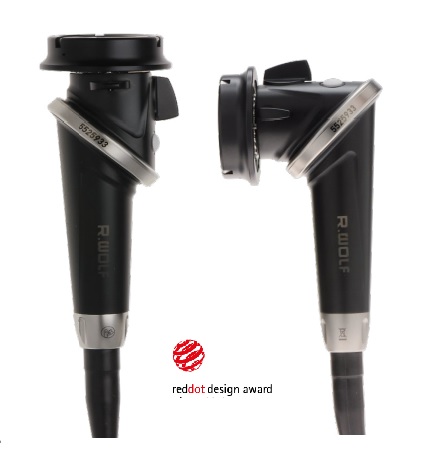

Маятникова одночіпова (1CCD HDTV) головка "PENDUAL" ендовідеокамери ENDOCAM Logic HD

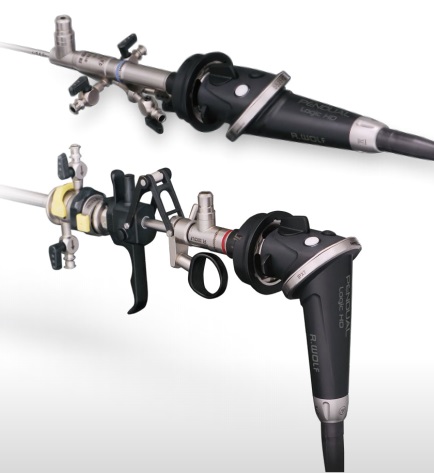

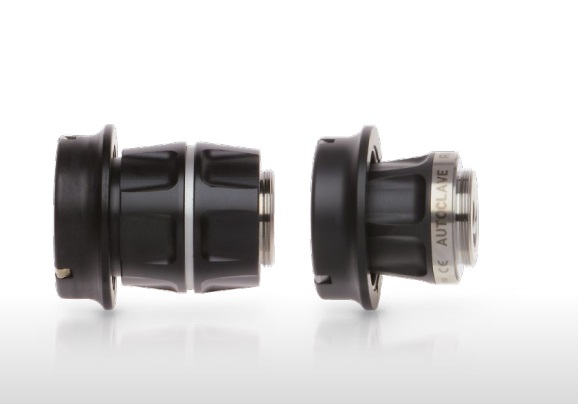

• Формат 5:4 • Цифрова обробка зображень і передача сигналів • 2 програмовані кнопки головки камери з 4 доступними функціями • Вільно обертовий застібний механізм snap-on lock з функцією блокування для інтуїтивно зрозумілого розташування лінзи на ендоскопі • Маятниковий корпус головки ендовідеокамери ідеально підходить для резекції, може простим поворотом бути перетворений на осьову головку (наприклад, для жорсткої уретерореноскопії УРС(URS)) • Вбудований об'єктив f = 17 мм • Парфокальний зум-об’єктив за вибором 13–29 мм для максимальної гнучкості • Кабель головки камери може бути замінений техніками в лікарні • Можлива машинна обробка • Підходить для низькотемпературної процедури

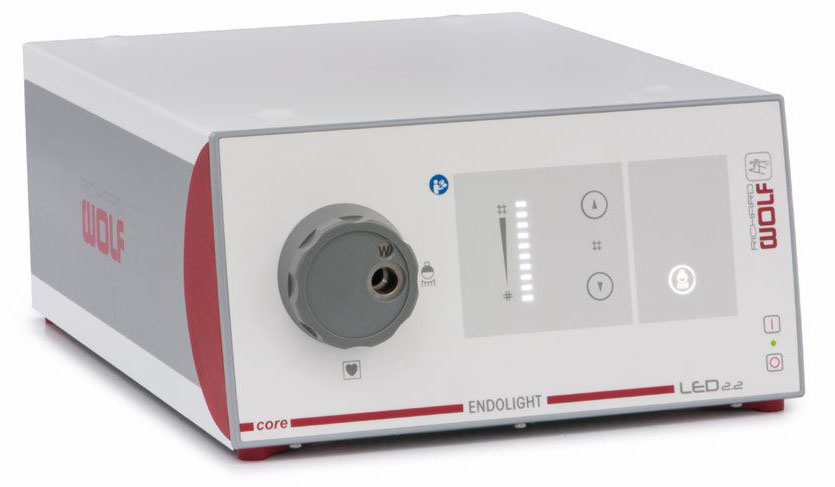

Джерело світла
ENDOLIGHT LED 2.2 Richard Wolf
для медичної ендоскопії
Автоматичні джерела світла ENDOLIGHT поєднують чисте, інтенсивне світло зі зручним застосуванням. Діалогове посилання робить ендоскопічний освітлювач ENDOLIGHT ідеальним системним партнером для ENDOCAM Logic HD.
- Надзвичайно великий термін служби світлодіода – до 30 000 годин
- Надзвичайна енергоефективність – споживає приблизно на 80% менше енергії, ніж ксенонові лампи
- Практично безшумний завдяки інноваційній системі охолодження
- Постійна яскравість без мерехтіння
- Практично стале освітлення протягом усього терміну служби
